Kolumny chirurgiczne wspierają organizację bloku operacyjnego i oddziałów intensywnej terapii. Stanowisko anestezjologiczne koncentruje się na monitorowaniu pacjenta, wentylacji oraz dostępie do gazów medycznych, jednak chirurgiczne zapewnia poręczne rozmieszczenie narzędzi i wyposażenia zabiegowego. Kolumny sufitowe integrują gazy, zasilanie elektryczneinstalacje teletechniczne oraz specjalne akcesoria. Przykładem modułowego rozwiązania jest LUNAcompact, dopasowywana do potrzeb personelu.
Kolumny chirurgiczne do sal operacyjnych porządkują infrastrukturę techniczną sali operacyjnej, ograniczając liczbę przewodów na podłodze i ułatwiając organizację stanowiska pracy. Łączą instalacje gazów medycznych, zasilanie elektryczne, systemy teletechniczne oraz wyposażenie pomocnicze, takie jak półki, szyny osprzętowe czy wysięgniki do monitorów. Tekst jest przeznaczony dla projektantów szpitaliinwestorów, personelu medycznego i osób odpowiedzialnych za modernizację bloku operacyjnego. Dobór kolumny wpływa na ergonomię, bezpieczeństwo pacjenta, dostępność aparatury i możliwość późniejszej rozbudowy.
Znaczenie mają także obciążenia mechaniczne, zakres ruchu ramion, sposób czyszczenia oraz zgodność z wymaganiami instalacyjnymi i sanitarnymi.
Media techniczne i konstrukcja kolumny
Podstawowym zadaniem kolumny chirurgicznej jest doprowadzenie mediów do pola operacyjnego. Najczęściej obsługuje tlen, próżnię, sprężone powietrze medyczne, podtlenek azotu, odciąg gazów anładnych oraz, zależnie od projektu, dodatkowe gazy wykorzystywane w określonych procedurach. Każde przyłącze powinno mieć jednoznaczne oznaczenie, właściwy typ końcówki i zabezpieczenie przed pomyłkowym podłączeniem. Kolumna może być mocowana do stropu, wysięgnika lub systemu sufitowego. Wersje jednostanowiskowe i dwustanowiskowe różnią się liczbą ramion, zasięgiem oraz udźwigiem. Przeguby z hamulcami pneumatycznymi albo elektromagnetycznymi pozwalają ustawić moduł przy stole operacyjnym, aparacie do znieczulenia lub stanowisku chirurgicznym. Stabilność pozycjonowania ma znaczenie przy podłączonych przewodach, monitorach i pompach infuzyjnych.
Przy projektowaniu instalacji należy przemyśleć trzy grupy wymagań:
- ciągłość i parametry zasilania gazów medycznych, próżni oraz energii elektrycznej;
- nośność, zasięg obrotu i poręczne rozmieszczenie półek, szyn oraz uchwytów;
- dezynfekcję powierzchni, ochronę przed przeciążeniem i dostęp serwisowy.
Teletechnika, transmisja danych i integracja
Nowoczesna kolumna chirurgiczna jest także punktem dystrybucji sygnałów. Może przekazywać obraz z endoskopu, mikroskopu operacyjnego lub kamery na monitory ścienne, sufitowe i stanowiska zdalne. Gniazda sieciowe, światłowodowe, HDMI, SDI albo interfejsy sterowania powinny być rozmieszczone tak, aby nie kolidowały z przewodami gazowymi i zasilającymi.
Rozwiązania teletechniczne umożliwiają integrację z systemem zarządzania obrazem, dokumentacją medyczną, wideokonferencją oraz rejestracją zabiegów. W salach hybrydowych kolumna współpracuje także z angiografem, stołem operacyjnym i systemem sterowania oświetleniem.
Separacja torów sygnałowych od energetycznych ogranicza zakłócenia elektromagnetyczne, a odpowiednia liczba portów zapobiega stosowaniu przypadkowych rozgałęźników.
| Element | Funkcja | Typowe zastosowanie |
|---|---|---|
| Gazy medyczne | Zasilanie aparatury i anestezji | Tlen, próżnia, powietrze |
| Zasilanie elektryczne | Praca urządzeń i ładowanie | Aparaty, pompy, monitory |
| Przyłącza teletechniczne | Przesył obrazu i danych | Endoskopia, transmisja |
| Ramiona i półki | Organizacja wyposażenia | Monitory, klawiatury, akcesoria |
Dobór kolumny powinien wynikać z profilu zabiegów, układu sali, liczby urządzeń oraz planowanego rozwoju bloku operacyjnego. Cinaczej zaprojektowane stanowisko dla anestezjologa, chirurgii laparoskopowej i sali hybrydowej wymaga odmiennej konfiguracji mediów, uchwytów i transmisji.
Rozdział funkcji w kolumnie chirurgicznej
Kolumna chirurgiczna jest sufitowym punktem dystrybucji mediów, który porządkuje stanowisko operacyjne i ogranicza liczbę przewodów prowadzonych po podłodze.
Jej konstrukcja obejmuje najczęściej ramię obrotowe, korpus z półkami lub szynami akcesoryjnymi oraz moduły przyłączy rozmieszczone według funkcji: anestezjologicznej, chirurgicznej albo wspólnej. Lokalizacja kolumny musi wynikać z geometrii sali, położenia stołu operacyjnego, lamp bezcieniowych, wysięgników monitorów i dróg transportu pacjenta. Instalacja gazów medycznych obejmuje najczęściej tlen, sprężone powietrze, próżnię, podtlenek azotu oraz odciąg gazów anładnych. Każdy gaz otrzymuje oznaczone i kodowane przyłącze, zabezpieczone przed przypadkowym dobraniem z innym medium. Przewody powinny być prowadzone w sposób umożliwiający kontrolę szczelności, czyszczenie oraz późniejszy serwis. Błąd w identyfikacji przyłącza gazowego może tworzyć bezpośrednie zagrożenie życia, dlatego odbiór instalacji wymaga prób ergonomicznych i weryfikacji punkt po punkcie.
Jak rozdzielić zasilanie podstawowe i awaryjne?
Gniazda elektryczne kolumny dzieli się na obwody zasilania normalnego, rezerwowanego i gwarantowanego, zależnie od organizacji infrastruktury szpitala. Obwody awaryjne powinny współpracować z agregatem oraz, dla wybranych urządzeń, z zasilaczem UPS. Ważne są oznaczenia kolorystyczne, opis obwodu, ochrona przeciwprzepięciowa i połączenia wyrównawcze. Układ należy projektować zgodnie z wymaganiami dla pomieszczeń medycznych grupy 2.
Które interfejsy teletechniczne integruje się z kolumną?
Warstwa teletechniczna może obejmować punkty sieci Ethernet, transmisję obrazu z toru endoskopowego, sygnały z kamer, system przywoławczyinterkom, sterowanie oświetleniem oraz integrację z systemem zarządzania obrazem medycznym. Rozmieszczenie złączy powinno uwzględniać ergonomię pracy anestezjologa i zespołu chirurgicznego: porty używane stale umieszcza się w łatwo dostępnej strefie, a gniazda serwisowe oddziela od przyłączy pacjentowych. Przewody zasilające, gazowe i teletechniczne prowadzi się w uporządkowanych, odseparowanych trasach. Ogranicza to zakłócenia elektromagnetyczne, ryzyko uszkodzeń mechanicznych i możliwość pomyłki w czasie konserwacji.
Dla transmisji obrazu należy określić wymagany standard, rozdzielczość, opóźnienie oraz sposób przesyłania sygnału: przewodowy, światłowodowy lub przez dedykowaną sieć AV. Każde urządzenie końcowe powinno mieć jedno opisany port i udokumentowaną konfigurację.
Przed przekazaniem sali wykonuje się testy ciągłości przewodów ochronnych, skuteczności ochrony przeciwporażeniowej, działania zasilania rezerwowego, szczelności i identyfikacji gazów, przepływu próżni oraz poprawności transmisji danych. Kolumna powinna być traktowana jako pełen system techniczny, a nie zbiór niezależnych gniazd zamontowanych na wspólnym ramieniu. Kolumny sufitowe porządkują media, aparaturę i przewody, ograniczając obciążenie stanowiska oraz ryzyko zakażeń kontaktowych.

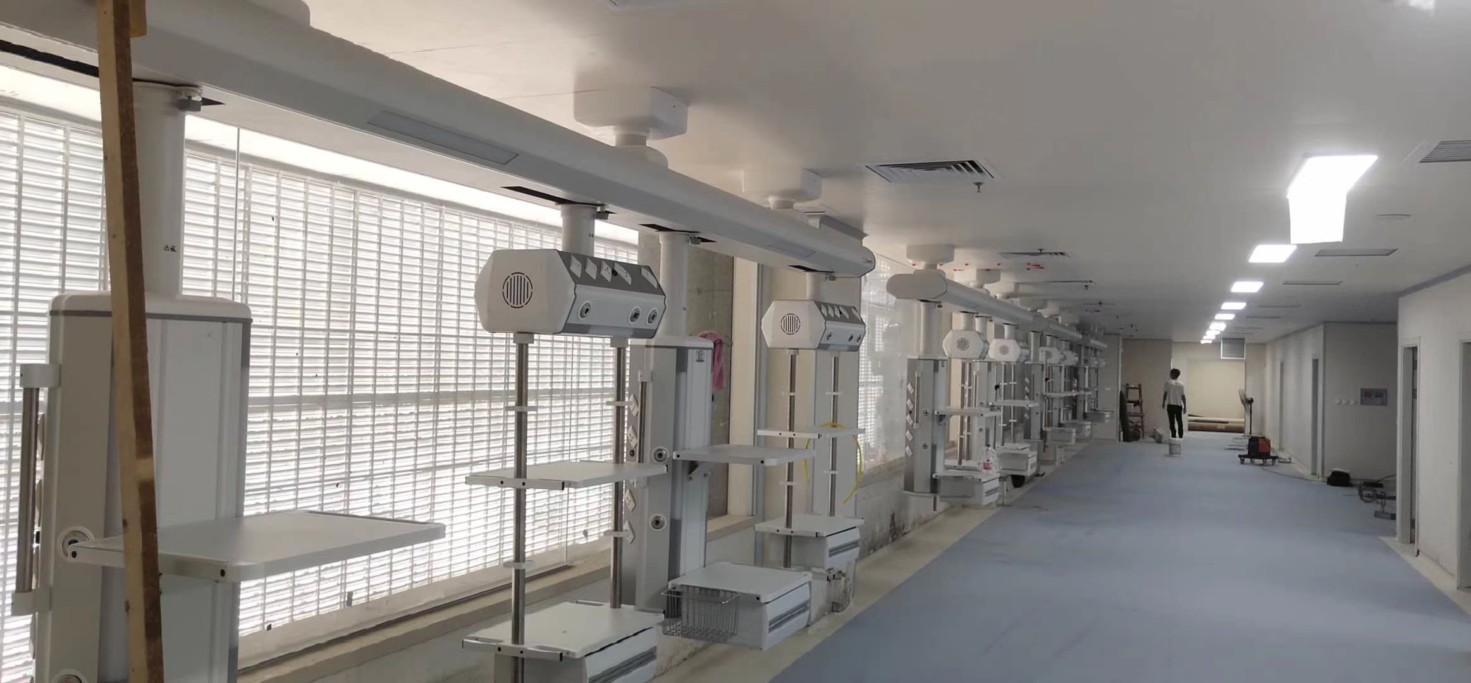

Konstrukcja i funkcje kolumn sufitowych anestezjologicznych oraz chirurgicznych
Kolumna anestezjologiczna obsługuje przede wszystkim głowę pacjenta i stanowisko anestezjologa. Dostarcza gazy medyczne, próżnię, energię elektryczną, przyłącza systemów monitorowania oraz miejsce na respiratory, monitory i pompy infuzyjne. Ramiona obrotowe pozwalają odsunąć wyposażenie od stołu w czasie transferu chorego, a następnie ustawić je w zasięgu personelu. Kolumna chirurgiczna jest lokowana po stronie operatora lub nad strefą zabiegową. Jej wyposażenie obejmuje gniazda zasilające, punkty danych, uchwyty aparatury, półki, szyny akcesoryjne i często wysięgniki do przewodów. Stabilność mechaniczną zapewnia układ hamulców, blokad oraz ramion o dobrze dobranym udźwigu. W salach hybrydowych konstrukcja musi także współpracować z systemami obrazowania, lampami operacyjnymi i urządzeniami elektrochirurgicznymi.
W intensywnej terapii kolumny sufitowe mają wspierać długotrwałą wentylację, monitorowanie i terapię infuzyjną.
Ich modułowa forma ułatwia indywidualne rozmieszczenie wyposażenia przy łóżku oraz szybkie uzyskanie dostępu do pacjenta. Ważne są duża liczba przyłączy, możliwość rozbudowy i prowadzenie przewodów bez tworzenia pętli na podłodze. Projektowanie stanowiska powinno uwzględniać:
- rozmieszczenie punktów gazów medycznych zgodne z funkcją stanowiska;
- separację zasilania elektrycznego i transmisji danych;
- udźwig półek, szyn i ramion z uwzględnieniem aparatury;
- zakres obrotu oraz wysuwu kolumny;
- poręczne położenie monitorów, pomp i respiratora;
- łatwo dezynfekowalne powierzchnie bez trudno dostępnych szczelin;
- awaryjne odcięcie mediów oraz kontrolę stanu instalacji.
Wymagane są także czytelne oznaczenia gniazd, zabezpieczenie przed przypadkowym rozłączeniem oraz częste przeglądy instalacji. Higieniczna geometria obudowy i odporność powłok na środki dezynfekcyjne mają bezpośrednie znaczenie dla bezpieczeństwa epidemiologicznego. Dobór kolumny powinien wynikać z układu sali, procedur klinicznych, obciążenia aparaturą i planowanej rozbudowy stanowiska.
Lunacompact umożliwia dopasowanie kolumny chirurgicznej do konkretnego stanowiska operacyjnego, bez wymogu projektowania całego rozwiązania od podstaw.
Konstrukcja opiera się na modułach, które można zestawiać zgodnie z wymaganiami sali, specjalizacji medycznej i wyposażenia aparatury. Za pomocą tego jedna kolumna może obsługiwać podobnie jak standardowy blok operacyjnyi stanowisko wymagające rozbudowanej infrastruktury anestezjologicznej. Modułowa konfiguracja kolumny chirurgicznej obejmuje dobór elementów użytkowych: półek aparaturowych, szyn medycznych, uchwytów, ramion do monitorów oraz paneli przyłączeniowych. Poszczególne komponenty są rozmieszczane tak, aby zapewnić ergonomiczny dostęp do respiratora, monitorów parametrów życiowych, pomp infuzyjnych i urządzeń.
Ogranicza to liczbę przewodów na podłodze, poprawia organizację przestrzeni oraz ułatwia utrzymanie rygoru higienicznego.
Jak Lunacompact wspiera modułową konfigurację kolumny chirurgicznej?
System pozwala określić konfigurację już na etapie projektu.
Dobiera się między innymi liczbę i położenie gniazd elektrycznych, punktów poboru gazów medycznych, przyłączy teletechnicznych oraz elementów sterujących. Układ może zostać przygotowany pod tlen, próżnię, sprężone powietrze, odciąg gazów anładnych i instalacje danych, zależnie od wymagań użytkownika oraz standardu wyposażenia sali.
Najważniejszą cechą rozwiązania jest możliwość łączenia funkcji aparaturowychinstalacyjnych i organizacyjnych w jednej konstrukcji sufitowej. Kolumna może otrzymać osobne strefy dla aparatury anestezjologicznej i chirurgicznej, a także dodatkowe półki lub wysięgniki dla sprzętu pomocniczego. Takie rozdzielenie ułatwia pracę zespołu i zmniejsza ryzyko kolizji w czasie zabiegu.
Czy konfigurację można zmienić po instalacji?
Zakres późniejszych modyfikacji zależy od zastosowanych modułów i przygotowanej infrastruktury. Systemowa budowa Lunacompact ułatwia jednak rozbudowę o wybrane akcesoria, zmianę wyposażenia półek albo dodanie uchwytów i punktów przyłączeniowych. Modernizacja może więc przebiegać etapami, bez wymiany całej kolumny chirurgicznej. To praktyczne rozwiązanie przy zmianie profilu sali, zakupie nowej aparatury lub reorganizacji stanowiska operacyjnego.
